FTA77-623

Category:

品牌：

应用领域：

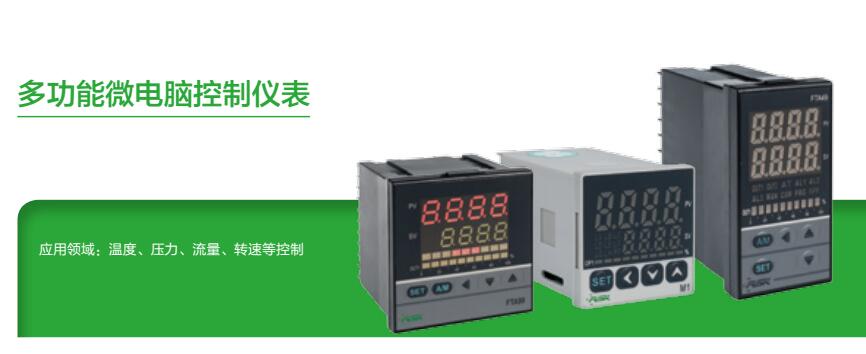

温度、压力、流量、转速等控制。

系列	FTA（窑炉专用型）
型号	FTA77-623(FBS6-ANN-R5N-N/N/N/N)
*尺寸：宽高**	77（72mm*72mm）

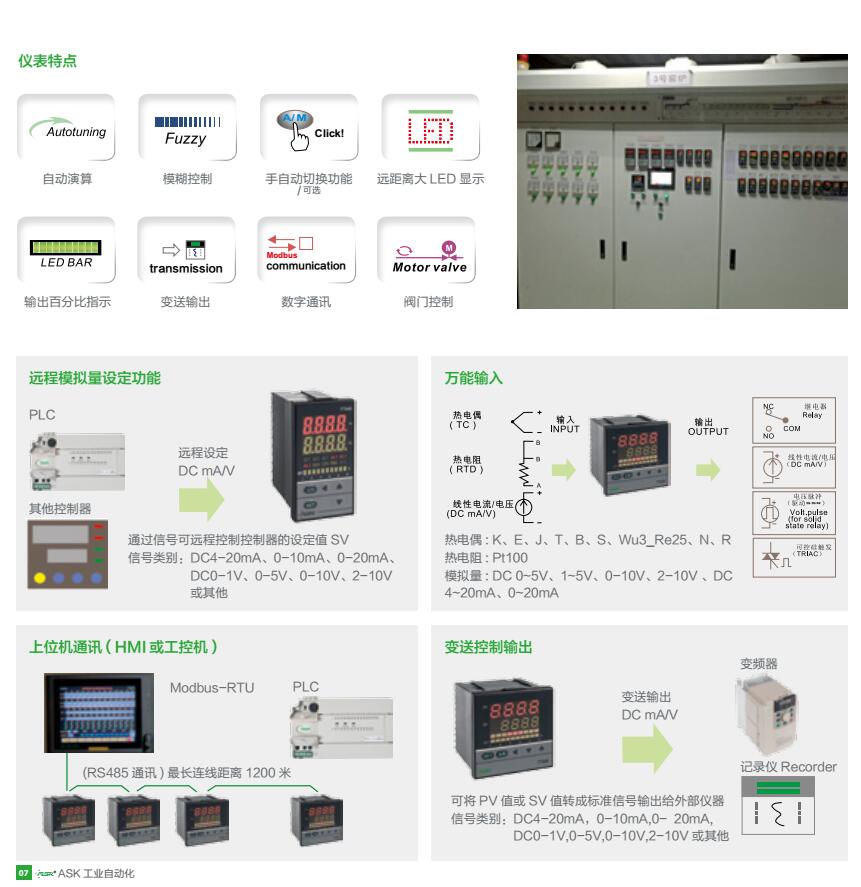

热电偶输入	K、E、J、T、B、S、Wu-3Re25、N、R
热电阻输入	Pt100
模拟量输入	DC 0~5V、1~5V、0~10V、2~10V、DC4~20mA、0~20mA
报警	1路：偏差高报警（可选）
输出	继电器、线性电压/电流（DCmA/V）、电压脉冲、可控硅触发
阀门反馈	带反馈：继电器接点输出（可选）
通讯口	带通讯：RS485-Modbus-RTU（可选）

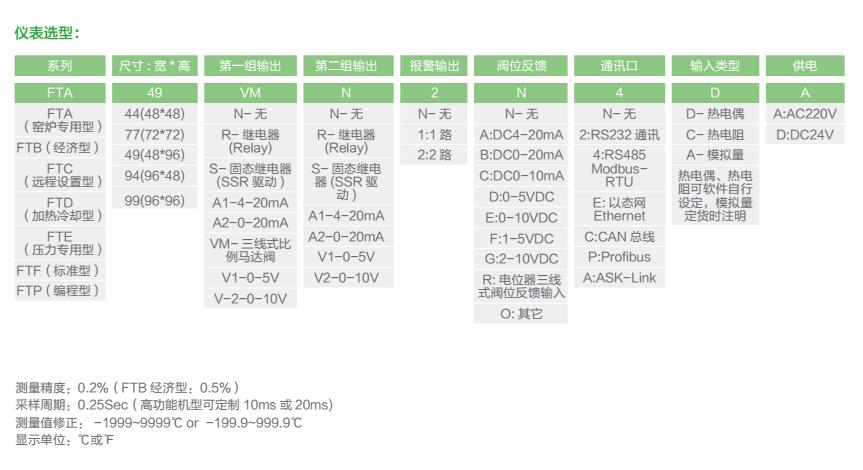

仪表选型：

系列	*尺寸：宽高**	第一组输出	第二组输出	报警输出	阀位反馈	通讯口	输入类型	供电
FTA(窑炉专用型)	44（48*48）	N-无	N-无	N-无	N-无	N- 无	D- 热电偶	A:AC220V
FTA(窑炉专用型)	77（72*72）	R-继电器（Relay）	R-继电器（Relay）	1:1路	A:DC4-20mA	2:RS232 通讯	C- 热电阻	D:DC24V
FTA(经济型)	49（48*96）	R-固体继电器（SSR驱动）	R-固体继电器（SSR驱动）	2:2路	B:DC0-20mA	4:RS485 Modbus- RTU	A- 模拟量
FTA(远程设置型)	94（96*48）	A1-4-20mA	A1-4-20mA		C:DC0-10mA	4:RS485 Modbus- RTU	（热电偶、热电阻可软件自行设定，模拟量定货时注明）
FTA(远程设置型)	99（96*96）	A2-0-20mA	A2-0-20mA		D:0-5VDC	RTU

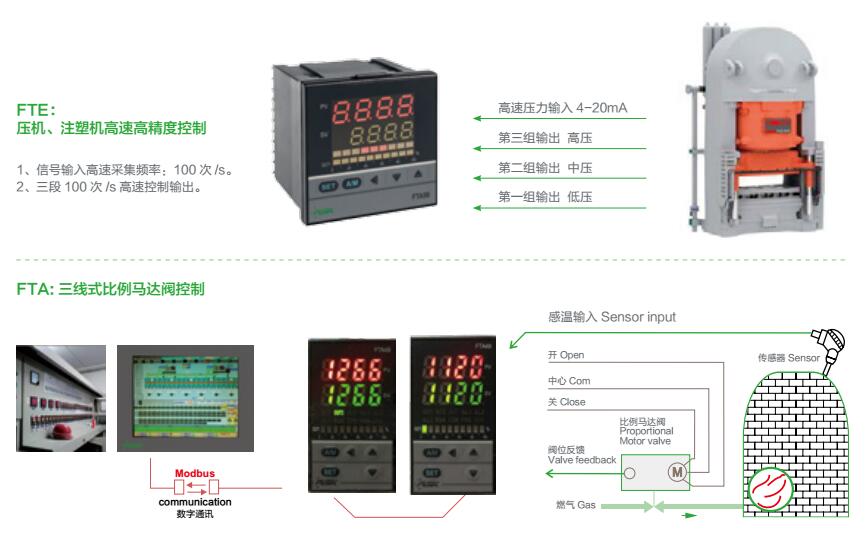

FTA(加热冷却型)		VM-三线式比测马达阀	V1-0-5V		E:0-10VDC	E: 以态网
FTA(加热冷却型)		V1-0-5V	V2-0-10V		F:1-5VDC	Ethernet
FTA(压力专用型)		V2-0-10V			G:2-10VDC	C:CAN 总线
FTA(压力专用型)					R：电位器三线阀位置反馈输入	P:Profibus
FTA(经济型)					R：电位器三线阀位置反馈输入	A:ASK-Link
FTA(经济型)					O: 其它

参数名	参数值
系列	FTA（窑炉专用型）
型号	FTA77-623(FBS6-ANN-R5N-N/N/N/N)
尺寸：宽*高	77（72mm*72mm）
热电偶输入	K、E、J、T、B、S、Wu-3Re25、N、R
热电阻输入	Pt100
模拟量输入	DC 0~5V、1~5V、0~10V、2~10V、DC4~20mA、0~20mA
报警	1路：偏差高报警（可选）
输出	继电器、线性电压/电流（DCmA/V）、电压脉冲、可控硅触发
阀门反馈	带反馈：继电器接点输出（可选）
通讯口	带通讯：RS485-Modbus-RTU（可选）

系列	*尺寸：宽高**	第一组输出	第二组输出	报警输出	阀位反馈	通讯口	输入类型	供电
FTA(窑炉专用型)	44（48*48）	N-无	N-无	N-无	N-无	N- 无	D- 热电偶	A:AC220V
FTA(窑炉专用型)	77（72*72）	R-继电器（Relay）	R-继电器（Relay）	1:1路	A:DC4-20mA	2:RS232 通讯	C- 热电阻	D:DC24V
FTA(经济型)	49（48*96）	R-固体继电器（SSR驱动）	R-固体继电器（SSR驱动）	2:2路	B:DC0-20mA	4:RS485 Modbus- RTU	A- 模拟量
FTA(远程设置型)	94（96*48）	A1-4-20mA	A1-4-20mA		C:DC0-10mA	4:RS485 Modbus- RTU	（热电偶、热电阻可软件自行设定，模拟量定货时注明）
FTA(远程设置型)	99（96*96）	A2-0-20mA	A2-0-20mA		D:0-5VDC	RTU
FTA(加热冷却型)		VM-三线式比测马达阀	V1-0-5V		E:0-10VDC	E: 以态网
FTA(加热冷却型)		V1-0-5V	V2-0-10V		F:1-5VDC	Ethernet
FTA(压力专用型)		V2-0-10V			G:2-10VDC	C:CAN 总线
FTA(压力专用型)					R：电位器三线阀位置反馈输入	P:Profibus
FTA(经济型)					R：电位器三线阀位置反馈输入	A:ASK-Link
FTA(经济型)					O: 其它
