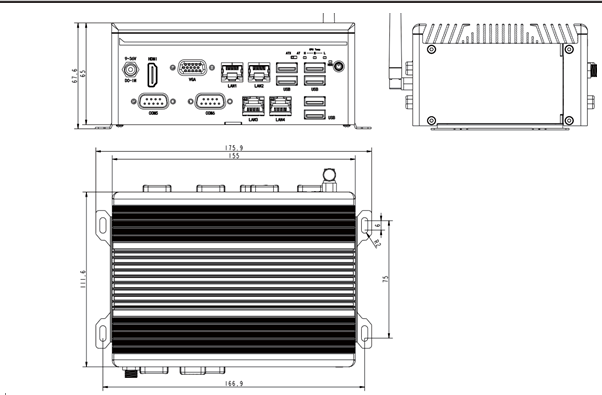

AIPC-A2602

紧凑型铝矩型材外壳, 无风扇散热设计

Intel  Baytrail Celeron J1900 2.0-2.42G CPU

1*DDR3L 1333MHz SODIMM内存, 最大8GB

4*Intel I210-AT PCIe Gig LAN

1*HDMI和1*VGA双显示,音频Line out

1*USB3.0, 6*USB2.0,6*COM, 8位DIO

1*Mini PCIe(PCIe+USB),1*Mini PCIe(SATA+USB)

1*2.5″ SATA3驱动架, 1*mSATA

DC 9~36V宽压直流供电

  • CPU第六代BGA Intel Skylake-U Celeron和Core I3/I5/I7 ULT Soc TDP 15W: Celeron 3855U 1.6GHz双核双线程
    Core-U: I3-6100U 2.3GHz双核四线程, I5-6200U 2.3-2.8GHz双核四线程, I7-6500U 2.5-3.1GHz双核四线程
    系统内存2*260-Pin SODIMM, 双通道DDR4 2133MHz, 最大32GB
    扩展接口1*全长Mini PCIe带PCIe X1+USB信号及SIM卡槽; 1*M.2 2242 B-key带PCIe+USB信号及SIM卡槽，支持双
    4G卡无线网络和Wifi/BT无线通讯模块
    显示CPU集成Intel Gen. 9th HD Graphics, HEVC/H265 HW高清编解码，HDMI最高分辨率3840*2160@30Hz,
    DP最高分辨率4096*2304@60Hz,
    音频Realtek ALC662VD高清音频, 支持5.1声道
    以太网2*Intel I211AT(可选I210AT) PCIe Gig. Ethernet, 10/100/1000Mbps自适应; 1*Intel I219 LM支持iVpro技术
    4*Intel  I211AT(可选I210AT) PCIe千兆网, 全带宽POE, 单路TDP 15.4W供电输出
    存储1*2.5″ 减震驱动架, 贴合到底板加强散热 , SATA3  6.0Gbps HDD/SDD; 1*mSATA全高卡, 支持AHCI模式
    I-port可选2*USB2.0、LVDS或Mini PCIe功能卡接口, 如并口或串口
    I/O接口3*RJ45 w/ LED Gig-LAN (前面板), 4*RJ45 w/LED  POE Gig-LAN(前面板)
    4*USB3.0 Type A (前面板), 2*USB2.0 Type A(前面板) ,2*USB2.0 Type A(后面板) ,1*USB2.0 Type A内置
    2*5pin凤凰端子(8位DIO后面板); 1*10pin凤凰端子(8位隔离DI后面板), 1*10pin凤凰端子(8位隔离DO后面板)
    4*RS232/422/485 DB9 公头(后面板), 2*RS232 DB9 公头(后面板); 1*6pin S端子PS2键盘鼠标接口(前面板)
    1*Audio-out 3.5mm音频接口(后面板) 和1*MIC 3.5mm音频接口(前面板)
    1*HDMI 立式type A(前面板)和1*DP type A(前面板)
    指示灯1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为警告, Yellow为高温, Green为常温）
    控制开关1*电源开关(前面板), 1*2pin端子开关信号(后面板), 1*AT/ATX选择开关(前面板))
    电源要求DC IN 9~36V, 3pin端子(前面板), 带反接、短路、过压和过流保护, TDP: TBD
    看门狗定时器可编程超时中断或系统复位，1到255秒
    操作系统Windows 7, Windows 10, Linux Fedora Ubuntu
    构造铝矩型材散热外壳，SGCC前后烤漆面板底盖
    颜色银灰色
    安装方式桌面式安装, 机械转动安装件转向前后装或左右侧边装
    尺寸(W*H*D)：210*144.3*74mm
    净重2.2kg
    工作温度’-20°C～70°C – 无风扇，宽温SSD,  有空气流动
    ’-10°C～50°C – 无风扇，常温HDD, 有空气流动
    存储温度‘- 40°C~85°C
    存储湿度10~90%@40°C, 无冷凝
    振动5 grms/5~500Hz/随机/工作状态(SSD); 1 grms/5~500Hz/随机/工作状态(HDD)
    冲击50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD）
    EMCCE/FCC Class A

  •
