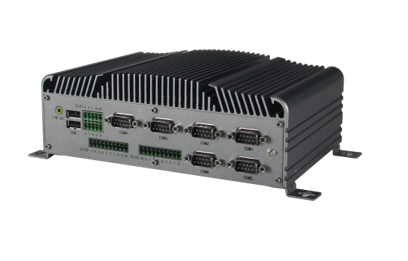

AIPC-A3202

Aluminum profile shell without fan heat dissipation design

Intel Skylake-U Celeron and Core I3/I5/I7 CPU

2*DDR4 2133MHz SODIMM memory, maximum 32GB

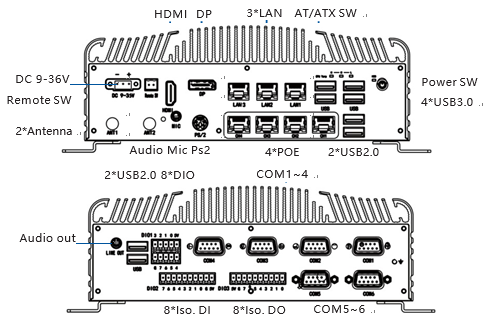

1*HDMI and 1*DP display support dual 4K display output.

3*Gig LAN, 4*POE, 4*USB3.0, 5*USB2.0 (1 of which are built-in)

6*COM, 1*PS2, 16 bit isolated DIO, 8 bit DIO, Audio out and Mic

1*Mini PCIe (PCIe+USB) full high card, 1*M.2 2242 B-key

1*mSATA, 1*2.5 “SATA shock-absorbing drive frame supports iVpro encryption technology and TPM 2 security encryption.

DC 9-36V Wide Voltage Power Supply, Over-current, Over-voltage, Short Circuit and Back-connection Protection Machinery Design Flexible Change to Desktop Installation

  • CPUThe sixth generation Intel Skylake-U Core I5-6200U 2.3-2.8GHz, dual core four threads, 3M cache, 14nm, TDP15W
    The sixth generation Intel Skylake-U Celeron 3855U 2.0GHz, dual core dual thread, 2M cache, 14nm, TDP15W board
    System memorySingle channel DDR4 2133MHz, standard 4GB, maximum 8GB
    extension port1* full height Mini PCIe (PCIe+USB band SIM); 1*M.2 2242 B-key, 1*M.2 2230 E-key
    displayIntel Graphics 520, HDMI resolution is 4096*2304@30Hz, VGA resolution is 2560*1600@60Hz
    Support OpenGL 5, DirectX 12, OpenCL 2.1, HEVC/H265 HW decoding and HD coding.
    AudioRealtek ALC269 audio controller
    Ethernet2*Intel I211AT PCIe Gigabit Ethernet
    storage1*2.5 “HDD SATA3 disk bit, 1*M.2 (SSD), integrated AHCI controller.
    I-portSupport extended Mini PCIe & M.2 I/0 interface
    I/O interface2*RJ45 LAN (rear panel)
    1*VGA (rear panel), 1*HDMI (front panel) 1* audio line-out interface (rear panel);
    4*USB 3 A type (rear panel), 2*USB 2 A type (front panel), 1*USB2.0 A type (built-in) optional 8 DIO，The COM1 of the DB9 interface can be set to DIO (back panel) by jumping cap settings.
    1*RS232 DB9 interface (rear panel); 4*RS232/485+1*RS232/422/485 DB9 interface (front panel)
    1*PS2 keyboard / mouse (rear panel)
    Indicator light1* power indicator, 1* hard drive indicator (front panel)
    Control switch1* power switch (front panel), 1* reset switch (front panel)
    Power requirementDC 12~28V input, 4-Pin terminal
    Power consumption: TDP 12V@2.45A (Intel I5-6200U CPU, 4GB, 500GB HDD)
    Watchdog timerProgrammable timeout interrupt or system reset, 1 to 255 seconds.
    operating systemWindows 7, Windows 10, Linux Fedora Ubuntu
    structureAluminum profile heat dissipation shell, SGCC front and rear paint panels
    colourSilver gray
    Installation methodDesktop installation

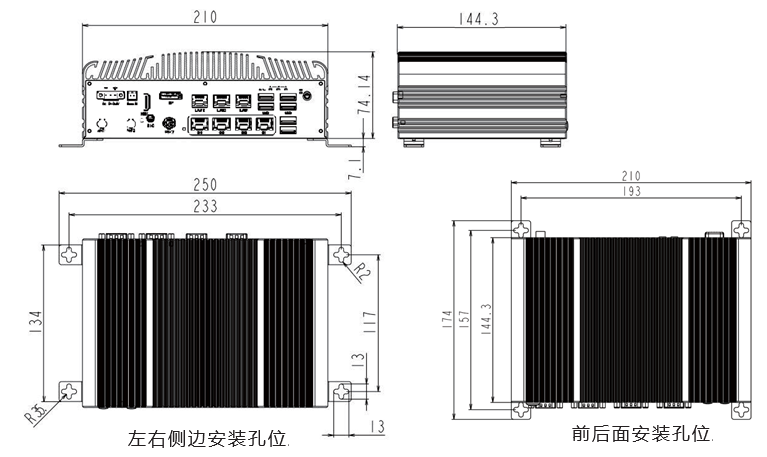

    size210*120*74.2mm
    net weight1.83 KG
    Operating temperature‘-20 degree C~70 degree C (15W CPU+ wide temperature SSD); -10 degree C~50 degree C – HDD
    ’-20″ C~60 degree C (25W CPU+ at room temperature SSD)
    storage temperature‘- 40 degrees C~85 degrees C
    Storage humidity10~90%@40 degree C, no condensation.
    vibration5 grms/5~500Hz/ random / working state (SSD); 1 grms/5~500Hz/ random / working state (HDD)
    Shock50g peak acceleration (continuous 11ms) (SSD); 20g peak acceleration (11ms) (HDD)
    EMCCE/FCC Class A
